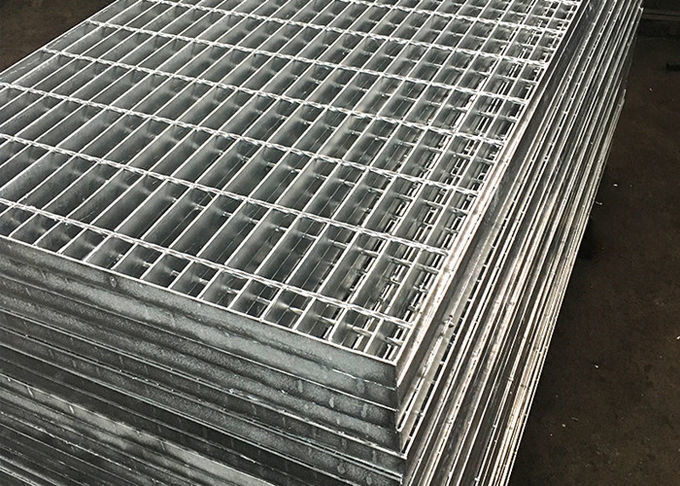

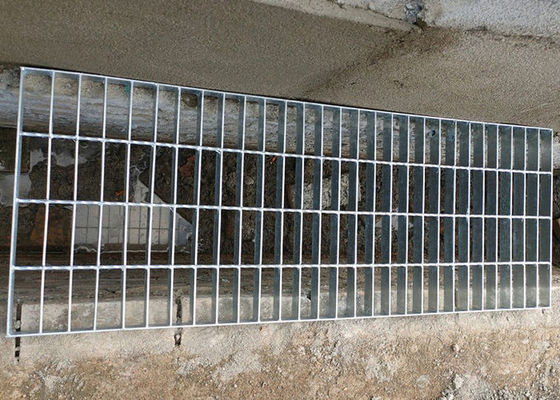

مصالح ساختمانی گریتینگ فولاد ضد زنگ گالوانیزه گرم غوطه ور برای ترانشه زهکشی / پوشش زهکشی
توری میله فولادی به عنوان توری فولادی نیز شناخته می شود.توری فولادی از میله های موازی تشکیل شده است که با میلگردهای عمود بر هم به هم متصل شده اند.میلگردها معمولاً بر حسب مورد از طریق جوشکاری فشاری دستگاه یا جوشکاری دستی متصل می شوند.با این حال، راه های دیگری برای اتصال میله ها به یکدیگر وجود دارد.گزینه های جایگزین عبارتند از پرچ کردن، مش بندی بسته (چرخ زدن)، و قفل کردن با فشار.مقرون به صرفه ترین روش اتصال با توجه به مواد مورد استفاده و ضخامت میله ها تعیین می شود.توری میله فولادی معمولاً از فولاد کربنی فولاد ضد زنگ ساخته می شود.نسبت استحکام به وزن بسیار بالا و فضای باز زیادی دارد که آن را به گزینه ای پرکاربرد برای کفپوش های صنعتی تبدیل می کند.با این حال، از آن برای مواردی مانند فرارهای آتش، زهکشی خیابان ها و پل ها نیز استفاده می شود.
در Tec-Sieve، هر دو پانل توری میله فولادی جوش داده شده با پرس و پانل های توری میله فولادی با فشار قفل شده تولید می شوند.پانل های توری میله فولادی جوش داده شده ما برای اکثر کاربردهای صنعتی، از جمله بدون محدودیت در صنعت نفت و گاز، صنایع پتروشیمی، صنعت معدن و در نیروگاه ها ایده آل هستند، بنابراین اکنون ما بر روی پانل های توری میله فولادی جوش داده شده با فشار تمرکز می کنیم. به شرح زیر.
1. انواع پانل های توری میله فولادی جوش داده شده با پرس به سبک میله های بلبرینگ
توجه: در Tec-Sieve، علاوه بر میله های مربعی سرد پیچ خورده، میله های متقاطع گرد یا میله های متقاطع آجدار نیز در صورت درخواست موجود است.
2. ابعاد میله های بلبرینگ و میله های متقاطع
| اندازه اسمی و تحمل مجاز میله های بلبرینگ |
اندازه میله های متقاطع |
| اندازه اسمی (میلی متر) |
تحمل مجاز (میلی متر)
(به YB/T4001.1-2007 مراجعه کنید) |
مساحت بخش (mm2) |
| ضخامت |
3-10 |
+0.2/-0.4 |
20 |
| عمق |
10-50 |
+0.3/-0.9 |
32 |
| > 50-75 |
+0.4/-1.2 |
40 |
| > 75-100 |
+0.7/-1.7 |
3. جدول مشخصات پانل های توری میله فولادی جوش داده شده نوع F
کد مشخصات
(نسخه ساده شده) |
اندازه میله های بلبرینگ |
بلبرینگ میله
فاصله گذاری
(میلی متر) |
نوار متقاطع
فاصله گذاری
(میلی متر) |
وزن اسمی
(kg/m2) |
| عمق (میلی متر) |
ضخامت (میلی متر) |
| G655/15/100 |
65 |
5 |
15 |
100 |
195.90 |
| G655/15/50 |
65 |
5 |
15 |
50 |
199.00 |
| G605/15/100 |
60 |
5 |
15 |
100 |
181.10 |
| G605/15/50 |
60 |
5 |
15 |
50 |
184.20 |
| G555/15/100 |
55 |
5 |
15 |
100 |
166.30 |
| G555/15/50 |
55 |
5 |
15 |
50 |
169.30 |
| G505/15/100 |
50 |
5 |
15 |
100 |
151.40 |
| G505/15/50 |
50 |
5 |
15 |
50 |
154.50 |
| G455/15/100 |
45 |
5 |
15 |
100 |
136.60 |
| G455/15/50 |
45 |
5 |
15 |
50 |
139.60 |
| G405/15/100 |
40 |
5 |
15 |
100 |
121.70 |
| G405/15/50 |
40 |
5 |
15 |
50 |
124.80 |
| G403/15/100 |
40 |
3 |
15 |
100 |
75.60 |
| G403/15/50 |
40 |
3 |
15 |
50 |
78.70 |
| G355/15/100 |
35 |
5 |
15 |
100 |
106.90 |
| G355/15/50 |
35 |
5 |
15 |
50 |
110.00 |
| G35315/100 |
35 |
3 |
15 |
100 |
66.60 |
| G353/15/50 |
35 |
3 |
15 |
50 |
69.60 |
| G325/15/100 |
32 |
5 |
15 |
100 |
98.00 |
| G325/15/50 |
32 |
5 |
15 |
50 |
101.00 |
| G323/15/100 |
32 |
3 |
15 |
100 |
61.10 |
| G323/15/50 |
32 |
3 |
15 |
50 |
64.20 |
| G255/15/100 |
25 |
5 |
15 |
100 |
77.20 |
| G255/15/50 |
25 |
5 |
15 |
50 |
80.30 |
| G253/15/100 |
25 |
3 |
15 |
100 |
48.40 |
| G253/15/50 |
25 |
3 |
15 |
50 |
51.50 |
| G205/15/100 |
20 |
5 |
15 |
100 |
62.40 |
| G205/15/50 |
20 |
5 |
15 |
50 |
65.50 |
| G203/15/100 |
20 |
3 |
15 |
100 |
39.30 |
| G203/15/50 |
20 |
3 |
15 |
50 |
42.40 |
| G605/20/100 |
60 |
5 |
20 |
100 |
135.30 |
| G605/20/50 |
60 |
5 |
20 |
50 |
138.30 |
| G555/20/100 |
55 |
5 |
20 |
100 |
124.30 |
| G555/20/50 |
55 |
5 |
20 |
50 |
127.30 |
| G505/20/100 |
50 |
5 |
20 |
100 |
113.30 |
| G505/20/50 |
50 |
5 |
20 |
50 |
116.30 |
| G503/20/100 |
50 |
3 |
20 |
100 |
70.80 |
| G503/20/50 |
50 |
3 |
20 |
50 |
73.80 |
| G455/20/100 |
45 |
5 |
20 |
100 |
102.20 |
| G455/20/50 |
45 |
5 |
20 |
50 |
105.20 |
| G405/20/100 |
40 |
5 |
20 |
100 |
91.20 |
| G405/20/50 |
40 |
5 |
20 |
50 |
94.20 |
| G403/20/100 |
40 |
3 |
20 |
100 |
57.30 |
| G403/20/50 |
40 |
3 |
20 |
50 |
60.30 |
| G355/20/100 |
35 |
5 |
20 |
100 |
80.20 |
| G355/20/50 |
35 |
5 |
20 |
50 |
83.20 |
| G353/20/100 |
35 |
3 |
20 |
100 |
50.50 |
| G353/20/50 |
35 |
3 |
20 |
50 |
53.50 |
| G325/20/100 |
32 |
5 |
20 |
100 |
73.60 |
| G325/20/50 |
32 |
5 |
20 |
50 |
76.60 |
| G323/20/100 |
32 |
3 |
20 |
100 |
46.40 |
| G323/20/50 |
32 |
3 |
20 |
50 |
49.40 |
| G255/20/100 |
25 |
5 |
20 |
100 |
58.10 |
| G255/20/50 |
25 |
5 |
20 |
50 |
61.10 |
| G253/20/100 |
25 |
3 |
20 |
100 |
36.90 |
| G253/20/50 |
25 |
3 |
20 |
50 |
39.90 |
| G205/20/100 |
20 |
5 |
20 |
100 |
47.10 |
| G205/20/50 |
20 |
5 |
20 |
50 |
50.10 |
| G203/20/100 |
25 |
3 |
20 |
100 |
30.10 |
| G203/20/50 |
25 |
3 |
20 |
50 |
33.10 |
| G655/30/100 |
65 |
5 |
30 |
100 |
100.40 |
| G655/30/50 |
65 |
5 |
30 |
50 |
103.40 |
| G605/30/100 |
60 |
5 |
30 |
100 |
92.90 |
| G605/30/50 |
60 |
5 |
30 |
50 |
95.90 |
| G555/30/100 |
55 |
5 |
30 |
100 |
85.40 |
| G555/30/50 |
55 |
5 |
30 |
50 |
88.40 |
| G505/30/100 |
50 |
5 |
30 |
100 |
77.90 |
| G505/30/50 |
50 |
5 |
30 |
50 |
80.90 |
| G503/30/100 |
50 |
3 |
30 |
100 |
49.60 |
| G503/30/50 |
50 |
3 |
30 |
50 |
52.60 |
| G455/30/100 |
45 |
5 |
30 |
100 |
70.40 |
| G455/30/50 |
45 |
5 |
30 |
50 |
73.40 |
| G405/30/100 |
40 |
5 |
30 |
100 |
62.90 |
| G405/30/50 |
40 |
5 |
30 |
50 |
65.60 |
| G403/30/100 |
40 |
3 |
30 |
100 |
40.30 |
| G403/30/50 |
40 |
3 |
30 |
50 |
43.30 |
| G355/30/100 |
35 |
5 |
30 |
100 |
55.40 |
| G355/30/50 |
35 |
5 |
30 |
50 |
58.40 |
| G353/30/100 |
35 |
3 |
30 |
100 |
35.60 |
| G353/30/50 |
35 |
3 |
30 |
50 |
38.60 |
| G325/30/100 |
32 |
5 |
30 |
100 |
50.90 |
| G325/30/50 |
32 |
5 |
30 |
50 |
53.90 |
| G323/30/100 |
32 |
3 |
30 |
100 |
32.80 |
| G323/30/50 |
32 |
3 |
30 |
50 |
35.80 |
| G255/30/100 |
25 |
5 |
30 |
100 |
40.40 |
| G255/30/50 |
25 |
5 |
30 |
50 |
43.40 |
| G253/30/100 |
25 |
3 |
30 |
100 |
ساعت 26.30 |
| G253/30/50 |
25 |
3 |
30 |
50 |
29.30 |
| G205/30/100 |
20 |
5 |
30 |
100 |
33.00 |
| G205/30/50 |
20 |
5 |
30 |
50 |
36.00 |
| G203/30/100 |
20 |
3 |
30 |
100 |
21.60 |
| G203/30/50 |
20 |
3 |
30 |
50 |
24.60 |
| G655/40/100 |
65 |
5 |
40 |
100 |
78.70 |
| G655/40/50 |
65 |
5 |
40 |
50 |
81.70 |
| G605/40/100 |
60 |
5 |
40 |
100 |
72.90 |
| G605/40/50 |
60 |
5 |
40 |
50 |
75.90 |
| G555/40/100 |
55 |
5 |
40 |
100 |
67.10 |
| G555/40/50 |
55 |
5 |
40 |
50 |
70.10 |
| G505/40/100 |
50 |
5 |
40 |
100 |
61.20 |
| G505/40/50 |
50 |
5 |
40 |
50 |
64.20 |
| G503/40/100 |
50 |
3 |
40 |
100 |
39.60 |
| G503/40/50 |
50 |
3 |
40 |
50 |
42.60 |
| G455/40/100 |
45 |
5 |
40 |
100 |
55.40 |
| G455/40/50 |
45 |
5 |
40 |
50 |
58.40 |
| G405/40/100 |
40 |
5 |
40 |
100 |
49.60 |
| G405/40/50 |
40 |
5 |
40 |
50 |
52.60 |
| G403/40/100 |
40 |
3 |
40 |
100 |
32.30 |
| G403/40/50 |
40 |
3 |
40 |
50 |
35.30 |
| G355/40/100 |
35 |
5 |
40 |
100 |
43.80 |
| G355/40/50 |
35 |
5 |
40 |
50 |
46.80 |
| G353/40/100 |
35 |
3 |
40 |
100 |
28.60 |
| G353/40/50 |
35 |
3 |
40 |
50 |
31.60 |
| G325/40/100 |
32 |
5 |
40 |
100 |
40.30 |
| G325/40/50 |
32 |
5 |
40 |
50 |
43.30 |
| G323/40/100 |
32 |
3 |
40 |
100 |
26.40 |
| G323/40/50 |
32 |
3 |
40 |
50 |
29.40 |
| G255/40/100 |
25 |
5 |
40 |
100 |
32.10 |
| G255/40/50 |
25 |
5 |
40 |
50 |
35.10 |
| G253/40/100 |
25 |
3 |
40 |
100 |
ساعت 21.30 |
| G253/40/50 |
25 |
3 |
40 |
50 |
ساعت 24.30 |
| G205/40/100 |
20 |
5 |
40 |
100 |
ساعت 26.30 |
| G205/40/50 |
20 |
5 |
40 |
50 |
29.30 |
| G203/40/100 |
20 |
3 |
40 |
100 |
17.60 |
| G203/40/50 |
20 |
3 |
40 |
50 |
20.60 |
| G655/60/50 |
65 |
5 |
60 |
50 |
49.00 |
| G555/60/50 |
55 |
5 |
60 |
50 |
42.40 |
| G505/60/50 |
50 |
5 |
60 |
50 |
39.00 |
| G455/60/50 |
45 |
5 |
60 |
50 |
35.70 |
| G405/60/50 |
40 |
5 |
60 |
50 |
32.30 |
| G403/60/50 |
40 |
3 |
60 |
50 |
21.70 |
| G325/60/50 |
32 |
5 |
60 |
50 |
ساعت 27.00 |
| G323/60/50 |
32 |
3 |
60 |
50 |
18.50 |
| G255/60/50 |
25 |
5 |
60 |
50 |
ساعت 22.30 |
| G253/60/50 |
25 |
3 |
60 |
50 |
15.70 |
| G205/60/50 |
20 |
5 |
60 |
50 |
ساعت 19.00 |
توجه: فاصله میله یاتاقان به معنای قرار دادن مراکز میله یا گام است.فاصله میله های متقاطع به معنای مرکز میله های متقاطع یا زمین است.
4. جدول مشخصات پانل های توری میله فولادی جوش داده شده نوع F
کد مشخصات
(نسخه ساده شده) |
اندازه میله های بلبرینگ |
بلبرینگ میله
فاصله گذاری
(میلی متر) |
نوار متقاطع
فاصله گذاری
(میلی متر) |
وزن اسمی
(kg/m2) |
| عمق (میلی متر) |
ضخامت (میلی متر) |
| G10010/40/100 |
100 |
10 |
40 |
100 |
234.90 |
| G1008/40/100 |
100 |
8 |
40 |
100 |
191.70 |
| G908/40/100 |
90 |
8 |
40 |
100 |
173.10 |
| G808/40/100 |
80 |
8 |
40 |
100 |
154.40 |
| G758/40/100 |
75 |
8 |
40 |
100 |
145.10 |
| G756/30/100 |
75 |
6 |
30 |
100 |
140.10 |
| G756/40/100 |
75 |
6 |
40 |
100 |
110.10 |
| G706/30/100 |
70 |
6 |
30 |
100 |
131.10 |
| G706/40/100 |
70 |
6 |
40 |
100 |
103.20 |
توجه: فاصله میله یاتاقان به معنای قرار دادن مراکز میله یا گام است.فاصله میله های متقاطع به معنای مرکز میله های متقاطع یا زمین است.
5 جدول مشخصات پانل توری میله فولادی جوش داده شده نوع I
کد مشخصات
(نسخه ساده شده) |
اندازه میله های بلبرینگ I (میلی متر) |
من بار
فاصله گذاری
(میلی متر) |
نوار متقاطع
فاصله گذاری
(میلی متر) |
وزن اسمی
(kg/m2) |
من بار
ارتفاع
(عرض) |
ضخامت فلنج |
ضخامت پهلو |
عرض فلنج |
| G757/30/50PWI |
75 |
7 |
4 |
12 |
30 |
50 |
126.10 |
| G757/30/100PWI |
75 |
7 |
4 |
12 |
30 |
100 |
120.70 |
| G657/30/50PWI |
65 |
7 |
4 |
10 |
30 |
50 |
110.10 |
| G657/30/100PWI |
65 |
7 |
4 |
10 |
30 |
100 |
104.80 |
| G607/30/50PWI |
60 |
7 |
4 |
10 |
30 |
50 |
99.10 |
| G607/30/100PWI |
60 |
7 |
4 |
10 |
30 |
100 |
96.10 |
| G557/30/50PWI |
55 |
7 |
4 |
8.5 |
30 |
50 |
90.30 |
| G557/30/100PWI |
55 |
7 |
4 |
8.5 |
30 |
100 |
87.30 |
| G507/30/50PWI |
50 |
7 |
4 |
8 |
30 |
50 |
83.20 |
| G507/30/100PWI |
50 |
7 |
4 |
8 |
30 |
100 |
80.20 |
| G505/30/50PWI |
50 |
5 |
3 |
8.5 |
30 |
50 |
62.80 |
| G505/30/100PWI |
50 |
5 |
3 |
8.5 |
30 |
100 |
59.80 |
| G445/30/50PWI |
44 |
5 |
3 |
8 |
30 |
50 |
56.50 |
| G445/30/100PWI |
44 |
5 |
3 |
8 |
30 |
100 |
53.50 |
| G385/30/50PWI |
38 |
5 |
3 |
7 |
30 |
50 |
49.90 |
| G385/30/100PWI |
38 |
5 |
3 |
7 |
30 |
100 |
46.90 |
| G325/30/50PWI |
32 |
5 |
3 |
6 |
30 |
50 |
43.30 |
| G325/30/100PWI |
32 |
5 |
3 |
6 |
30 |
100 |
40.30 |
| G255/30/50PWI |
25 |
5 |
3 |
4.5 |
30 |
50 |
35.10 |
| G255/30/100PWI |
25 |
5 |
3 |
4.5 |
30 |
100 |
32.10 |
| G757/40/50PWI |
75 |
7 |
4 |
12 |
40 |
50 |
101.00 |
| G757/40/100PWI |
75 |
7 |
4 |
12 |
40 |
100 |
95.60 |
| G657/40/50PWI |
65 |
7 |
4 |
10 |
40 |
50 |
88.50 |
| G657/40/100PWI |
65 |
7 |
4 |
10 |
40 |
100 |
83.20 |
| G607/40/50PWI |
60 |
7 |
4 |
10 |
40 |
50 |
78.90 |
| G607/40/100PWI |
60 |
7 |
4 |
10 |
40 |
100 |
75.90 |
| G557/40/50PWI |
55 |
7 |
4 |
8.5 |
40 |
50 |
71.90 |
| G557/40/100PWI |
55 |
7 |
4 |
8.5 |
40 |
100 |
68.90 |
| G507/40/50PWI |
50 |
7 |
4 |
8 |
40 |
50 |
66.40 |
| G507/40/100PWI |
50 |
7 |
4 |
8 |
40 |
100 |
63.40 |
| G505/40/50PWI |
50 |
5 |
3 |
8.5 |
40 |
50 |
50.40 |
| G505/40/100PWI |
50 |
5 |
3 |
8.5 |
40 |
100 |
47.40 |
| G445/40/50PWI |
44 |
5 |
3 |
8 |
40 |
50 |
45.50 |
| G445/40/100PWI |
44 |
5 |
3 |
8 |
40 |
100 |
42.50 |
| G385/40/50PWI |
38 |
5 |
3 |
7 |
40 |
50 |
40.30 |
| G385/40/100PWI |
38 |
5 |
3 |
7 |
40 |
100 |
37.30 |
| G325/40/50PWI |
32 |
5 |
3 |
6 |
40 |
50 |
35.10 |
| G325/40/100PWI |
32 |
5 |
3 |
6 |
40 |
100 |
32.10 |
| G255/40/50PWI |
25 |
5 |
3 |
4.5 |
40 |
50 |
28.70 |
| G255/40/100PWI |
25 |
5 |
3 |
4.5 |
40 |
100 |
25.80 |
توجه: فاصله میله I به معنای داشتن مرکز میله یا زمین است.فاصله میله های متقاطع به معنای مرکز میله های متقاطع یا زمین است.
کاربرد گریتینگ کف فولادی
1) می توان از آن در ساخت و ساز شهری به عنوان پوشش ترانشه زهکشی برای تخلیه آب و خشک نگه داشتن زمین استفاده کرد.
2) از توری های فولادی دندانه دار در بندر، پارکینگ، زمین کشاورزی و سایر مکان ها به عنوان سکوی پیاده روی برای دسترسی و عبور عابر پیاده و وسایل نقلیه استفاده می شود.
3) توری جوشکاری فورج همچنین برای سکوی صنعت، نیروگاه، صنعت تصفیه آب، سکوی برج و غیره استفاده خواهد شد.
4) توری های فولادی دندانه دار نیز نرده محافظ باغ، ویلا، بالکن، بزرگراه و غیره باشد.
پیام شما باید بین 20 تا 3000 کاراکتر باشد!
