اجزای سیستم TECCO G65/4

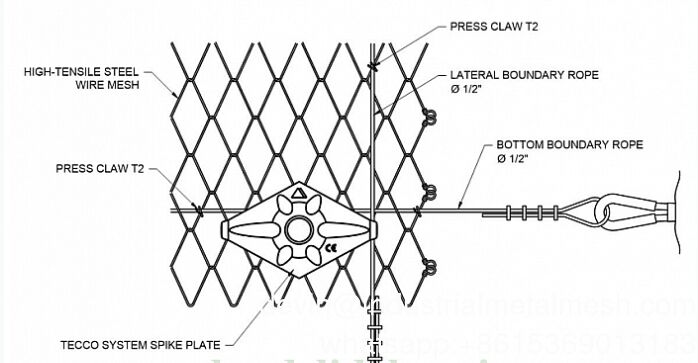

اجزای مش TECCO با مقاومت کششی بالا

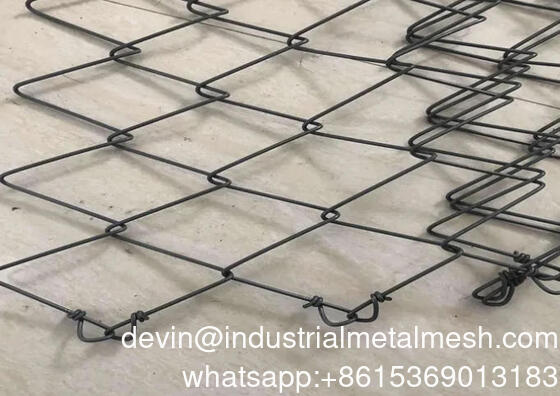

• مش Tecco. بخش اصلی مش TECCO با مقاومت کششی بالا برای سیستم حفاظت از سقوط سنگ شیب. از سیم فولادی با مقاومت کششی بالا ساخته شده است و مقاومت در برابر خوردگی عالی دارد. مقاومت کششی 1770 N/m2 حداکثر محافظت را برای شیب و افراد فراهم می کند.
• انکر فولادی. انکر فولادی از میله فولادی تغییر شکل یافته با قطر 25 میلی متر ساخته شده است، که عمدتاً برای ثابت کردن مش TECCO با مقاومت کششی بالا بر روی شیب های سنگی یا خاکی استفاده می شود. می تواند کل پایداری را برای شیب و مش TECCO فراهم کند.
• صفحه میخ دار از نوع چنگالی. صفحه میخ دار از نوع چنگالی معمولاً با میخ برای محکم کردن مش TECCO با مقاومت کششی بالا بر روی شیب استفاده می شود. طراحی چنگالی، صفحه میخ دار را به یک ساختار پایدارتر و محکم تر تبدیل می کند.
• میخ های خاک یا سنگ. همراه با صفحه میخ دار از نوع چنگالی برای ثابت کردن مش TECCO با مقاومت کششی بالا بر روی کوه استفاده می شود. مقاومت کششی بالا و ساختار جامد باعث می شود که عمر طولانی و شرایط خوبی داشته باشد.
• گیره ها. از گیره ها برای اتصال محکم مش های TECCO با مقاومت کششی بالا استفاده می شود. این جایگزینی برای طناب دوخت است و اتصال معمولاً بدون همپوشانی است.
• طناب دوخت. برای اتصال مش های TECCO مجاور استفاده می شود. و اتصال معمولاً دارای همپوشانی است. می توان از آن برای جایگزینی گیره ها استفاده کرد.
• طناب مرزی. از مش TECCO با مقاومت کششی بالا عبور می کند و سپس برای پایداری مش و سیستم TECCO با مقاومت کششی بالا به انکر متصل می شود.


1. نوع ماده: سیم فولادی با مقاومت کششی بالا

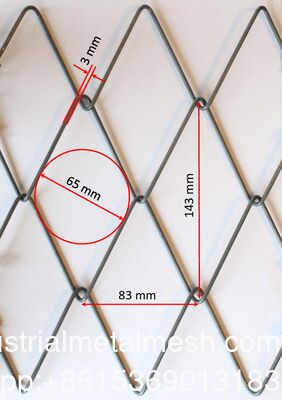

2. شکل مش: لوزی
3. قطر سیم: 0.157 اینچ (4 میلی متر)
4. ابعاد قطری مش: 3.27 x 5.43 اینچ (83 x 138 میلی متر) با تغییری در حدود +/- 3٪
5. عرض مش: 2.56 اینچ (65 میلی متر) با تغییری در حدود +/- 3٪
6. ارتفاع کل مش: 0.59 اینچ (15 میلی متر) با تغییری در حدود +/- 10٪
7. فاصله مش: 0.28 اینچ (7 میلی متر) با تغییری در حدود +/- 10٪
8. مقاومت کششی: ≥ 256 ksi (≥ 1765 مگاپاسکال)
9. حفاظت در برابر خوردگی: GEOBRUGG SUPERCOATING® (متشکل از 95٪ روی و 5٪ آلومینیوم)
10. ظرفیت بار و خواص مکانیکی: 10. مقاومت کششی مش: ≥ 17.1 kips/ft (≥ 250 kN/m)
11. مقاومت باربری در برابر سوراخ شدن: 62.9 لب / 83.2 kips (≥ 290 kN / ≥ 370 kN)
12. مقاومت باربری در برابر برش: 31.5 kips / 41.6 kips (≥ 140 kN / ≥ 185 kN)
13. مقاومت در برابر تنش کششی موازی شیب: 11.2 kips / 16.9 kips (≥ 50 kN / ≥ 75 kN)
14. ازدیاد طول در تست مقاومت کششی طولی: کمتر از 6.0٪

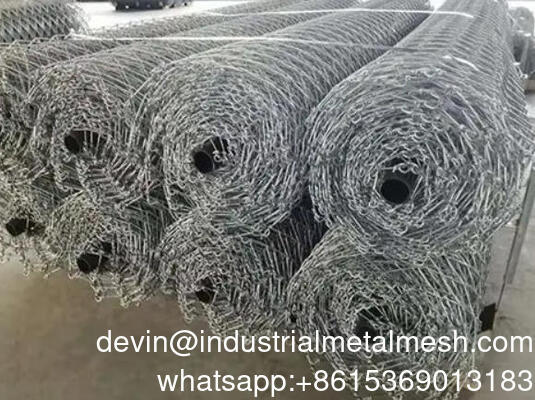

15. ابعاد رول: 15. عرض رول: 11.5 فوت (3.5 متر)
16. طول رول: 98.4 فوت (30 متر)
17. کل سطح در هر رول: 1130 فوت مربع (105 متر مربع)
18. وزن در هر فوت مربع: 0.676 پوند بر فوت مربع (3.3 کیلوگرم بر متر مربع)
19. وزن کل در هر رول: 764 پوند (347 کیلوگرم)

مزایای مش TECCO با مقاومت کششی بالا
شبکه های حفاظت از سقوط سنگ چندین مزیت نسبت به سایر انواع اقدامات حفاظت از سقوط سنگ ارائه می دهند. اول و مهمتر از همه، آنها مقرون به صرفه هستند و به حداقل تعمیر و نگهداری نیاز دارند. بر خلاف سایر اقدامات حفاظت از سقوط سنگ مانند موانع و حصارها، شبکه های حفاظت از سقوط سنگ نیازی به تعویض، تعمیر یا رنگ آمیزی مکرر ندارند. علاوه بر این، آنها را می توان به سرعت نصب کرد و اختلال در منطقه اطراف را به حداقل رساند.
مش TECCO با مقاومت کششی بالا نیز در یک ساختار الماسی بافته شده است و نگهداری آن بسیار راحت است. باز کردن و نصب مش TECCO با مقاومت کششی بالا با کمک فناوری مکانیزه آسان و سریع است، که تا حد زیادی در زمان شما در پروژه صرفه جویی می کند.


فرآیند نصب صحیح سیستم مش TECCO با مقاومت کششی بالا
مرحله I: پاکسازی و تراز کردن شیب مطابق با الزامات طراحی
مرحله II: علامت گذاری تمام نقاط مهم روی شیب (فاصله میخ مطابق با مقدار طراحی، نقاط حفاری و غیره)
مرحله III: کارهای حفاری و نصب میخ
مرحله IV: انتخاب نقاط انکر در فرورفتگی ها یا برش و آماده سازی دره ها در اطراف سرهای میخ
مرحله V: نصب زهکشی یا سایر عناصر مورد نیاز
مرحله VI: نصب تشک کنترل فرسایش TECMAT® برای افزایش سبز شدن در صورت امکان شستشوی مواد خاک
مرحله VII: باز کردن و تثبیت مش TECCO®
مرحله VIII: اتصال ورق های جداگانه مش با گیره های اتصال
مرحله IX: نصب انکرهای طناب با سر انعطاف پذیر و طناب های مرزی
مرحله X: پیش تنش سیستم مطابق با مقدار طراحی با استفاده از آچار گشتاور
مرحله XI: سبز کردن شیب (کاشت بذر، هیدروسیدینگ و غیره)
