NM300 فلز فلز فلز فلز فلز فلز فلز فلز فلز

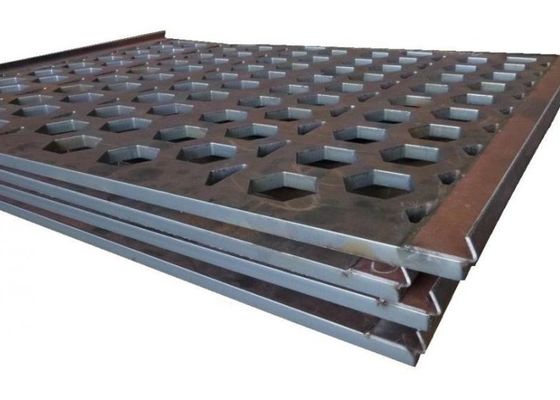

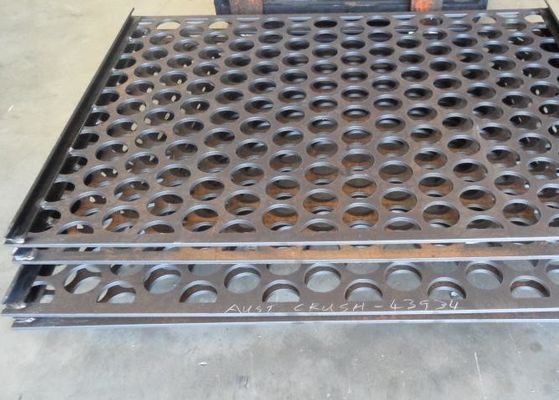

مش صفحه پانچ ماده غربالگری اصلی در سنگ خرد شده است. همچنین برای غربالگری اسکالپینگ استفاده می شود. آنها غربالگری خشن و سنگین را تحمل می کنند و بنابراین بیشتر از سایر غربالگری ها دوام می آورند. محصولات در محیط های پر تقاضا.


1. صفحه نمایش های ارتعاشی سوراخ دار - استانداردها
تعداد - تعداد صفحه نمایش سوراخ دار با ضخامت، عرض، طول، سوراخ و میله های یکسان را مشخص کنید.

2. ضخامت - بر حسب اینچ یا شماره گیج مشخص کنید.

● 1. فولاد - از جدول U.S. Std. Ga. استفاده کنید.

● 2. فولاد ضد زنگ - از جدول U.S. Std. Ga. استفاده کنید.

● 3. مونل - از جدول U.S. Std. Ga. استفاده کنید.

● 4. برنج، مس، فلز مونتز و آلومینیوم - از جدول B&S Ga. استفاده کنید.

3. نوع فلز - نوع فلز مورد نیاز را مشخص کنید. صفحه فولادی: حداقل 0.20 C و حداقل 0.40 Mn باید استفاده شود. صفحه فولادی مقاوم در برابر سایش (AR)؛ حداقل 0.35 C و حداقل 1.20 Mn.

4. عرض - "عرض" ابعادی است که در زاویه قائم با جریان مواد قرار دارد. عرض کلی را مشخص کنید. اگر فلنج های قلاب مورد نیاز است، مشخص کنید: "عرض (اندازه گیری شده در خارج از فلنج های قلاب)." تحمل عرض: به اضافه 0" منهای 1/4".

5. طول - "طول" ابعاد صفحه نمایش سوراخ دار است که موازی با جریان مواد در حال غربالگری است. طول کلی را مشخص کنید. تحمل طول صفحه نمایش: به اضافه 0" منهای 1/4".

6. اندازه و شکل سوراخ - برای سوراخ هایی که در دسترس هستند، اینجا را کلیک کنید.

7. آرایش سوراخ ها - آرایش متناوب (الگوی 600) استاندارد است. سوراخ ها معمولاً در جهت جریان مواد در حال غربالگری قرار می گیرند.

8. میله ها - "میله" فلز بین سوراخ ها است و در نقطه ای که سوراخ ها نزدیک ترین هستند اندازه گیری می شود. عرض میله را مشخص کنید.

9. روش اتصال صفحه نمایش سوراخ دار به صفحه نمایش های ارتعاشی:

● 1. فلنج های قلاب - برای صفحه نمایش های ارتعاشی "نوع کششی" استاندارد، "فلنج های قلاب" را مشخص کنید (اینجا را کلیک کنید).

● 2. به قاب صفحه نمایش ارتعاشی پیچ شده است - اگر

● 3. صفحه نمایش سوراخ دار باید پیچ شود، طرحی را ارائه دهید که موقعیت، اندازه و نوع سوراخ های پیچ را نشان می دهد.

● 4. همچنین عرض حاشیه های خالی را در کناره ها و انتهای صفحه نمایش سوراخ دار مشخص کنید.

10. صفحه نمایش های تاج دار - اگر یک صفحه نمایش باید "تاج دار" باشد، مقدار تاج را که در خط مرکزی اندازه گیری می شود، مشخص کنید. مگر اینکه خلاف آن مشخص شده باشد، تاج استاندارد برای صفحه نمایش های 1/16 اینچ ضخامت و سنگین تر به شرح زیر ارائه می شود: برای صفحه نمایش های ارتعاشی 3 یا 4 اینچ عرض - تاج 1/2 اینچ. برای صفحه نمایش های ارتعاشی 5 اینچ عرض - تاج 3/4 اینچ. برای صفحه نمایش های ارتعاشی 6 اینچ عرض و بیشتر - تاج 1 اینچ.

11. اطلاعات دیگر:

● 1. برای سوراخ های شیاردار - مشخص کنید که آیا بعد طولانی شیار موازی با عرض یا طول صفحه نمایش سوراخ دار است.

● 2. اگر صفحه نمایش باید "شیاردار" باشد تا جریان مواد را توزیع یا کند کند، این را مشخص کنید.

● 3. برای صفحه نمایش هایی که نیاز به "میله های لغزشی" برای جدا کردن مواد بزرگتر دارند، اندازه و موقعیت میله را مشخص کنید. ساخت، مدل و اندازه ویبراتور را شامل شود.

12. میله های گیره (تخته های دامن) - می توانند به عنوان یک مورد استاندارد یا سفارشی با یا بدون سوراخ های گرد یا مربع ارائه شوند.

مواد:

ما می توانیم طیف گسترده ای از صفحه پانچ را ارائه دهیم، که یا پانچ شده یا با پلاسما در فولاد ملایم و فولاد ضد زنگ پروفیل شده است.

انواع لبه:

جوش داده شده بدون درز با صفحه فولادی ملایم یا صفحه فولادی ضد زنگ 45/60 درجه تاشده

صفحه نمایش های دوار سوراخ دار - استانداردها
تعداد - تعداد بخش های صفحه نمایش مورد نیاز را مشخص کنید (تصویر بالا را ببینید).

ضخامت - بر حسب اینچ یا شماره گیج مشخص کنید.

فولاد - جدول U.S. Std. Ga. بازبینی شده 11/42.

مونل - جدول U.S. Std. Ga.

فولاد ضد زنگ - جدول U.S. Std. Ga.

برنج، مونتز، آلومینیوم - جدول B&S Ga.

نوع فلز - نوع فلز مورد نیاز را مشخص کنید. صفحه فولادی: حداقل 0.20 C و حداقل 0.40 Mn باید استفاده شود. صفحه فولادی مقاوم در برابر سایش (AR): حداقل 0.35 C و حداقل 1.20 Mn.

قطر - قطر بیرونی دقیق یا قطر داخلی دقیق بخش صفحه نمایش سوراخ دار را بر حسب اینچ مشخص کنید.

طول - طول بخش صفحه نمایش را مشخص کنید (تصویر بالا را ببینید). تحمل طول صفحه نمایش: به اضافه 0" منهای 1/4".

اندازه و شکل سوراخ - برای سوراخ هایی که در دسترس هستند، به صفحه 4 مراجعه کنید.

آرایش سوراخ ها - آرایش متناوب (الگوی 600) برای صفحه نمایش سوراخ دار زمانی که در صفحه نمایش های دوار استفاده می شود، استاندارد است.

میله ها - "میله" فلز بین سوراخ ها است و در نقطه ای که سوراخ ها نزدیک ترین هستند اندازه گیری می شود. عرض میله را مشخص کنید.

بخش ها - تعداد بخش ها را برای هر بخش مشخص کنید. (تصاویر بالا را ببینید).

روش مونتاژ بخش های صفحه نمایش سوراخ دار برای ساخت بخش ها و/یا سیلندرها

اتصالات لب به لب - متصل نشده است.

اتصالات لب به لب - گیره های استاندارد.

اتصالات لب به لب - تسمه های استاندارد.

اتصالات همپوشانی - اتصال همپوشانی استاندارد 11/2" تا 2" است (حداقل همپوشانی 11/2").

اطلاعات دیگر - اگر سوراخ های پیچ برای نصب روی قاب یا حاشیه های خاص مورد نیاز است، یک طرح ارائه دهید.

اگر سوراخ های شیاردار مورد نیاز است و آرایش شیارها مهم است، نشان دهید که آیا بعد طولانی شیارها موازی با طول بخش صفحه نمایش است یا موازی با محیط بخش صفحه نمایش است.
